管道在线超声测厚系统

  • 所属分类:管道在线超声测厚系统

  • 点击次数:
  • 发布日期:2017/01/11
  • 在线询价
详细介绍

管道在线超声测厚技术是基于超声波的传播特性,采用独特结构的超声探头和聚声波导设计,其波长短、束射性强,实现了超声波在较长声程内的有效引导和传播。独特的波导设计能够有效地缓冲连续高温对压电超声换能器的影响。利用超声波的反射时差原理,可以完成高温管道壁厚的连续、实时监测。






一、技术特点
1.系统安装无需开孔、无需耦合剂,而且对高温600℃管道可以连续、实时的监测,测量结果准确,数据稳定;

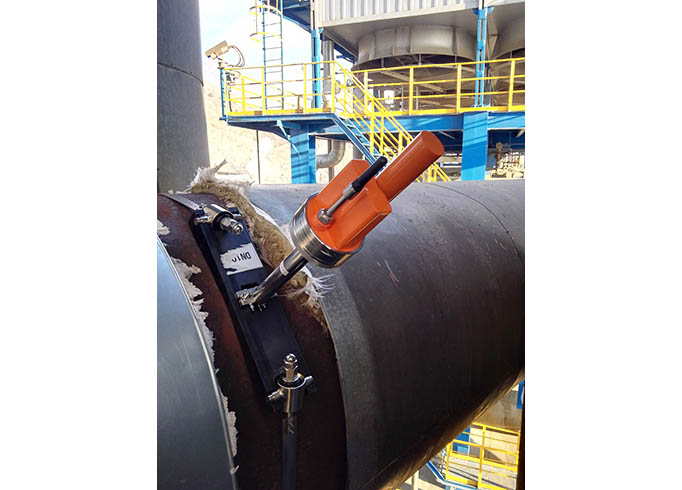

2. 可采用在管道上焊接圆柱螺栓的方式来固定探头;也可采用卡箍方式将波导夹具固定在管道上,拆装便捷,不受其它人为、空间等外界因素制约;
3. 管道测厚系统数据能够直接进入企业广泛使用的OTA5.0腐蚀监测管理系统。

二、设备技术参数:
1.测量厚度范围:3~50mm
2.测量精度:0.05mm
3.波导长度:0~500mm
4.管道壁温范围:-50~600℃
5.仪器工作温度:系统工作温度-40℃~70℃
6.仪器工作电压: DC 14~28 V
7.数据采集频率:≥1小时
8.电池供电寿命:锂电,3~4年
9.传输方式:无线传输和有线传输任选其一

三、系统结构:
管道在线超声测厚系统的结构分为有线和无线结构,可根据用户及现场情况选定。

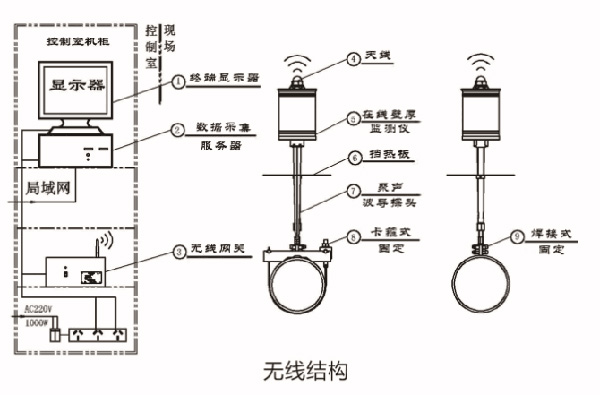

无线结构包括:无线壁厚监测仪、波导探头、波导夹具、管道夹具/焊接螺柱形式、无线网关、数据分析软件等。

有线结构包括:壁厚监测仪、波导探头和波导夹具、电源及通讯转换器、电缆、数据分析软件等。

管道在线超声测厚系统


四、应用案例

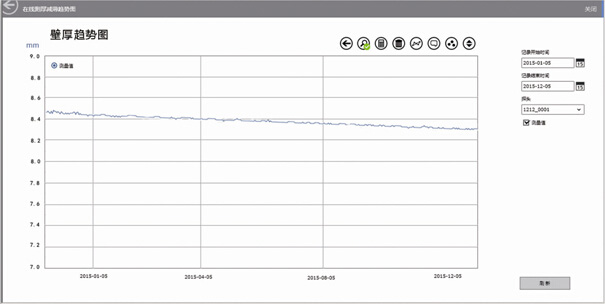

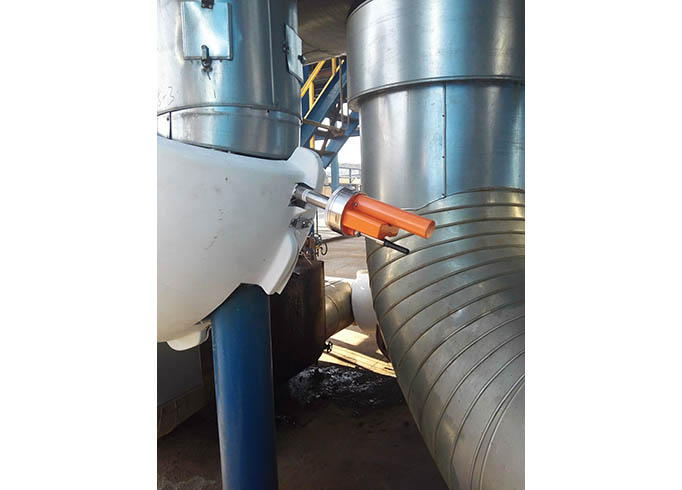

某石化企业分别在减顶水冷器入口和常顶空冷器出口处安装ZK3810管道在线超声测厚系统,波导探头的安装采用了非焊接卡箍方式,该方式不需要现场动火,对于正在开工运行的设备实施比较方便;系统自动采集数据,数据以无线方式进入终端,通过OTA5.0数据管理软件显示。监测结果表明在线监测与普通超声测厚结果一致。

该系统已在中石化燕山石化、扬子石化、齐鲁石化、胜利油田采油厂以及中石油抚顺石化、大连石化等企业应用。

该技术为中科韦尔国家专利保护技术,在石油石化领域将有广阔的应用前景。


管道在线超声测厚系统
