腐蚀在线监测系统用于探测水下管道温度

腐蚀在线监测系统有两个温度传感器：一个用于探测水下管道温度，另一个用于探测周围海水温度。使用无线、非穿透性传感器不仅节约了铺设电缆和安装配电装置的成本， 使用非穿透传感器还可有效避免常规插入式传感器出现的腐蚀、堵塞和清洁问题。同时，它还具有操作灵活的优点，ROV（水下机器人）可以使用磁性夹子连接到管道在几分钟内就可以对相关装置进行轻松的安装和拆除。此外， WFS系统还采用专用电池管理系统技术来确保集成系统的寿命保障性，使水下工作装置设备的电池寿命能达到15年。该项WFS电池管理技术可有效降低该领域进行常规水下长期监测时需要投入的高额ROV安装和监测设备维护费用，这将大大提高无线监测及传输数据的能力。

潜水员可以借助迷你型ROV、小型支架或磁性夹子对系统装置进行安装部署和后期在线更新、调试和修复等操作，此外，对埋在海底的全套监测系统设置选择性外保护框架，利用结构性防护措施提高水下设备安全性。该腐蚀监测系统可以通过对水下设备进行腐蚀数据原位监测，并通过无线传输系统接收数据，提供更多的在线腐蚀数据，以利于制定及时有效的腐蚀控制措施，可大大降低目前常规采取的长期腐蚀监测经济投入成本，该项新型腐蚀监测系统及技术将彻底改变水下资产的完整性监测方式。

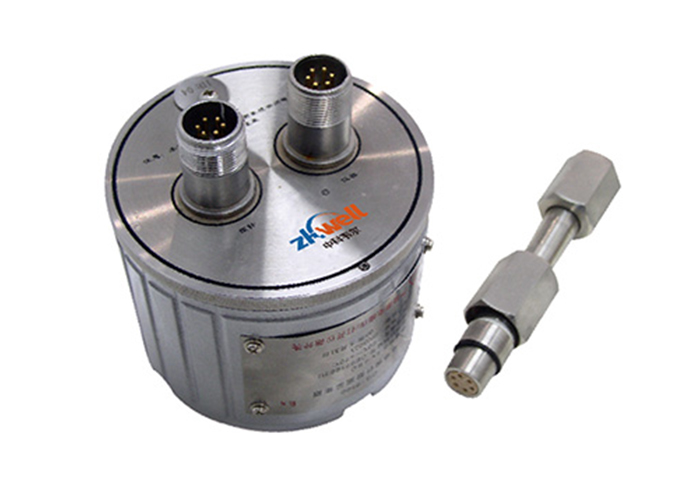

采用高性能C8051F060单片机、精密运放、高速AD/DA转换器和DDS信号发生器,研制了四通道交流阻抗测量原型机，如 图1。该原型机与小孔限流传感器配合，采用交流阻抗和电流约束方法，将极化电流限制在预定的工作面积内；基于护环电极与小孔限流的双重电流约束技术，我们设计了一种既可限流又具有电流补偿功能的传感器，可用于接地网本体腐蚀速率的直接测量。CST1840腐蚀监测仪具有双重极化电路，将采用高精度16bit AD转换器和交流激励信号，通过相关积分算法，可有效避免外部交直流干扰对腐蚀测量过程的影响。

腐蚀在线监测系统
